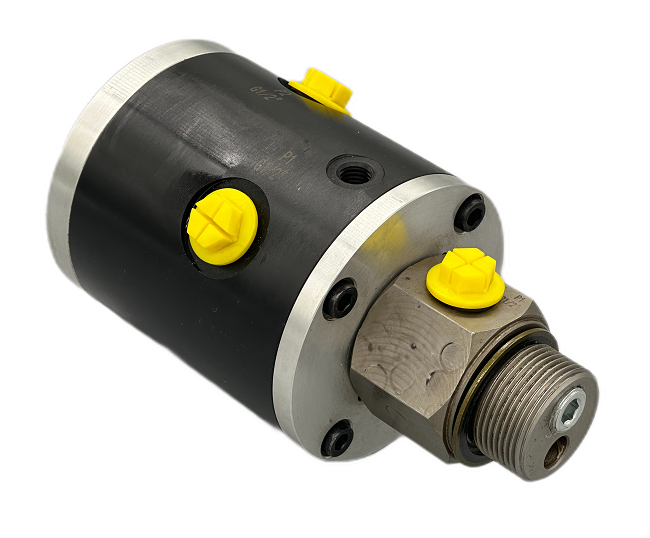

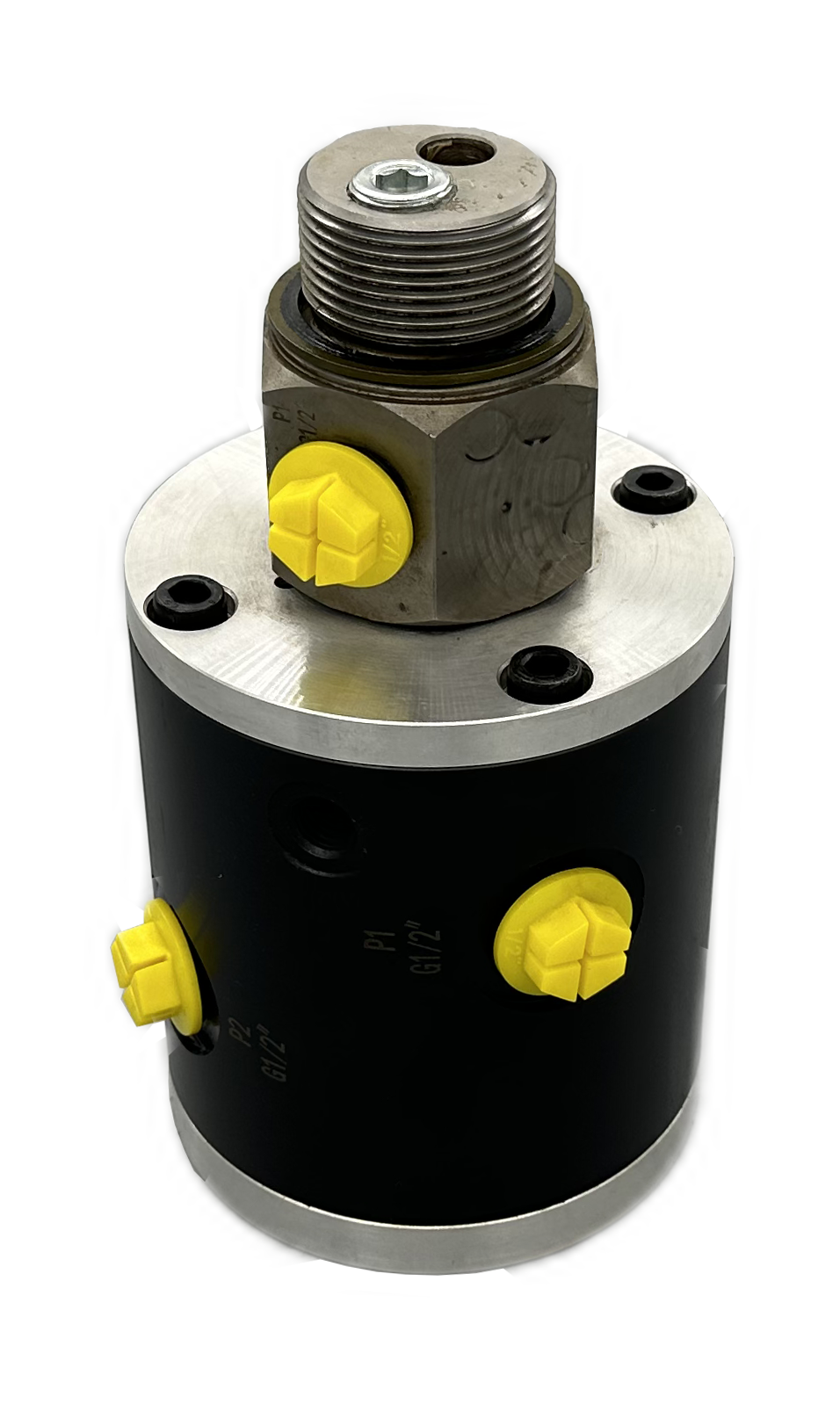

MT型液压旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
产品概述
MT型旋转接头主要应用于钢材热轧和冷轧、纵剪、横剪、精整、酸洗、镀锌、彩涂生产线中的开卷机、卷取机,旋压机等的液压机构传动中不可缺少的重要传动部件。MT型旋转接头具有两个独立的流道，能够同时传输不同类型的介质。
技术参数
最高转速：300r/min
最大压力：30MPa
温度范围：-30～+80℃
适用介质：液压油、压缩空气等流体介质
设计特点
两只宽大精密轴承支撑，运转平稳，轴承终生无需润滑
进口专用密封件，保证长寿命运转
经过特殊处理芯轴保证了足够耐磨性
壳体可由铝合金、钢或不锈钢制作
独特的排泄孔回流设计，防止泄露至外部影响环境
可根据客户工况定制专用产品

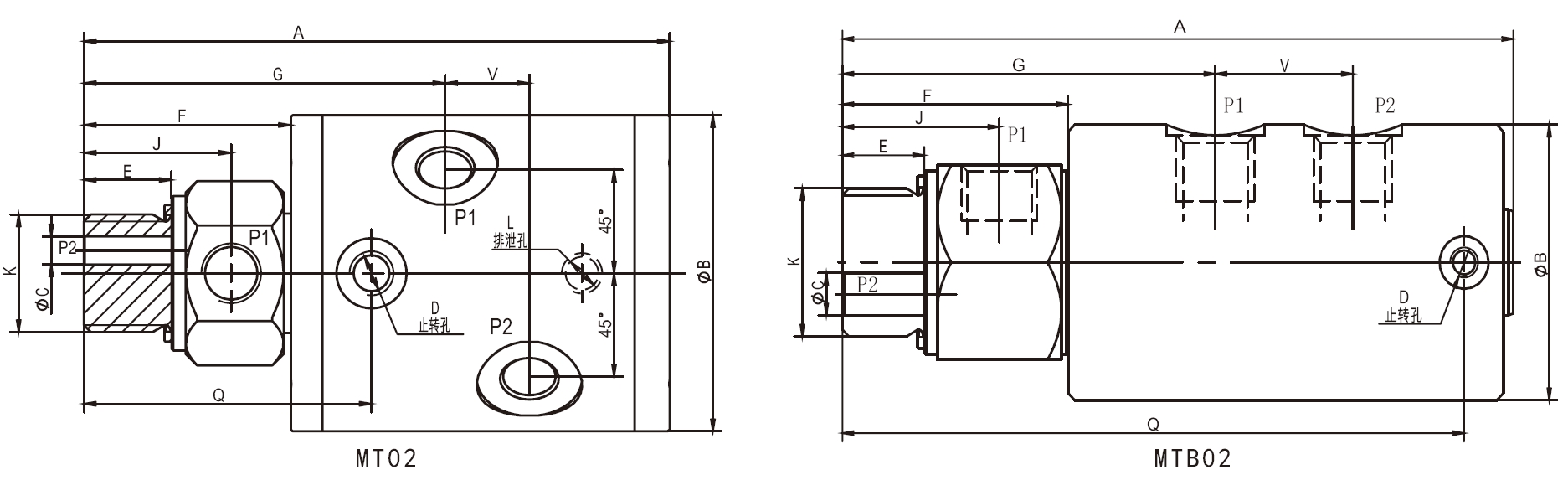

安装尺寸
DN | 订货型号 | K | P1/P2 | A | B | C | Q | D | J | E | F | G | V | L |
8A | MT02008.03 | G3/4"-RH | G1/4" | 152 | 83 | 6 | 72 | 2-M8 | 36.5 | 20 | 52 | 91 | 22 | Rc1/8" |
MTB02008.03 | G1"-RH | 1/4" NPT | 150 | 66.4 | 6 | 135 | 2-M8 | 35 | 18 | 55.5 | 85.5 | 30 | / | |
10A | MT02010.03 | G1"-RH | G3/8" | 167 | 90 | 8 | 83 | 2-M12 | 42 | 25 | 59 | 103 | 23 | Rc1/8" |
MTB02010.03 | G1"-RH | G3/8" | 165 | 75 | 8 | 150 | 2-M8 | 42 | 25 | 59 | 93 | 24 | / | |
15A | MT02015.03 | G1-1/4"-RH | G1/2" | 199 | 108 | 12 | 95 | 2-M12 | 48 | 25 | 71 | 119 | 30 | Rc1/8" |
MTB02015.03 | G1-1/4"-RH | 1/2"NPT | 205 | 78 | 12 | 190 | 2-M8 | 48 | 25 | 69 | 114 | 42 | / | |
20A | MT02020.03 | G1-1/2"-RH | G3/4" | 212 | 108 | / | 100 | 2-M12 | 50 | 25 | 74 | 123 | 36 | Rc1/8" |
25A | MT02025.03 | G1-1/2"-RH | G1" | 252 | 118 | / | 110 | 2-M12 | 54.5 | 25 | 84 | 140 | 48 | Rc1/8" |
