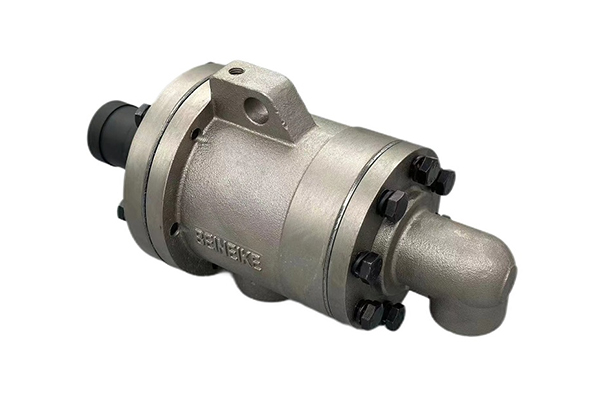

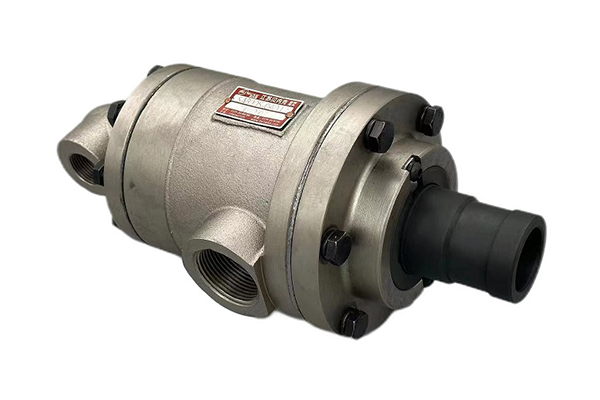

产品概述
SAB型旋转接头专门设计用于单面瓦楞机上的瓦楞辊，是一种重型、坚固的组合，旨在为纸板传递更多热量，并提高单面瓦楞机的安全性。接头安装的坚固性消除了传统虹吸虹吸管发现的缺点，在这些系统中，虹吸故障很常见，冷凝水行为不稳定，瓦楞辊温度波动。内管锁紧装置，加强了内管强度，有效避免内管与壳体连接处由于内管加工螺纹降低强度，造成内管的断裂或变形。
技术参数
最高转速：350RPM
最大压力：3.2MPa
最高温度：280℃
适用介质：蒸汽
尺寸范围：1-1/4”-2“
设计特点
虹吸器半分环支撑，刚性支撑提高可靠性
双无油轴承支撑，提高性能可靠性，延长使用寿命
优化的密封尺寸，延长密封件寿命，减少维护
受压缩的凸球面密封环，调心式密封结构，延长使用寿命
最大化两个无油轴承间距，提高了接头及虹吸器的自支撑性

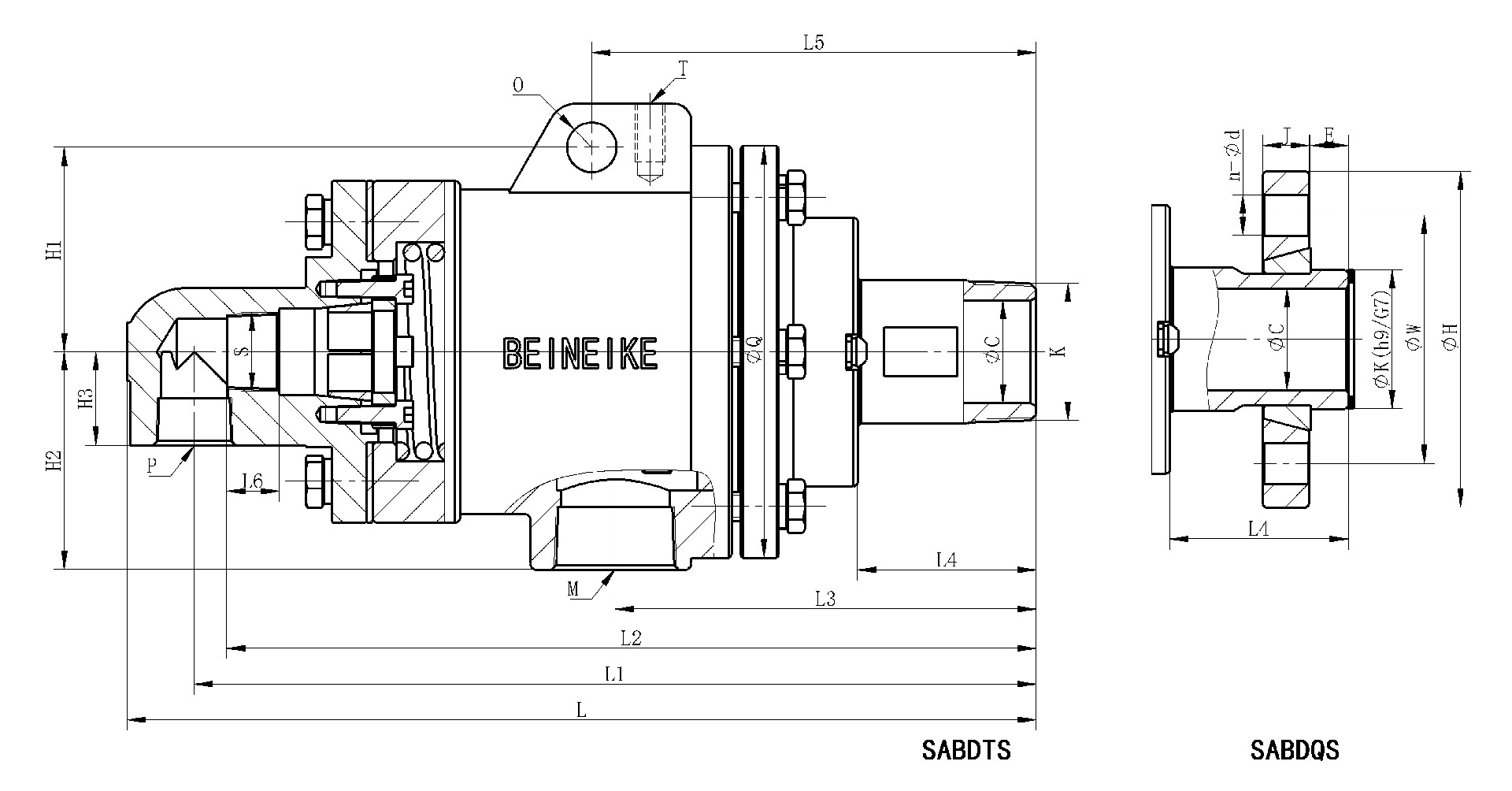

安装尺寸
SABD型复流式旋转接头（内管固定）
Nominal Size | 订货型号 | K | M | P | S | L | L1 | L2 | L3 | L4 | L5 | L6 | φQ | O | T | H1 | H2 | H3 | φC | 快换法兰尺寸表 | ||||||
E | J | φK | φW | φH | n-φd | |||||||||||||||||||||
032 | 1-1/4" | SABDTS-032.01 | R1-1/4" 右旋 | Rc1" | Rc3/4" | Rc1/2" | 279 | 255 | 249 | 134 | 60 | 138 | 17 | φ132 | φ17 | M10 | 62 | 66 | 28 | φ29 | / | / | / | / | / | / |
SABDTS-032.02 | R1-1/4" 左旋 | |||||||||||||||||||||||||
SABDTS-032.Q0 | 快换法兰 | 13 | 16 | φ41 | φ75 | φ100 | 4-φ14 | |||||||||||||||||||
040 | 1-1/2" | SABDTS-040.01 | R1-1/2" 右旋 | Rc1-1/4" | Rc3/4" | Rc3/4" | 311 | 288 | 277 | 144 | 61 | 152 | 18 | φ141 | φ17 | M10 | 70 | 74 | 32 | φ35 | / | / | / | / | / | / |
SABDTS-040.02 | R1-1/2" 左旋 | |||||||||||||||||||||||||
SABDTS-040.Q0 | 快换法兰 | 13 | 16 | φ47.5 | φ85 | φ115 | 4-φ14 | |||||||||||||||||||
050 | 2" | SABDTS-050.01 | R2" 右旋 | Rc1-1/2" | Rc1" | Rc1" | 348 | 322 | 307 | 155 | 67 | 161 | 20 | φ164 | φ18 | / | 82 | 85 | 38 | φ43 | / | / | / | / | / | / |
SABDTS-050.02 | R2" 左旋 | |||||||||||||||||||||||||
SABDTS-050.Q0 | 快换法兰 | 16 | 16 | φ60 | φ95 | φ125 | 4-φ14 | |||||||||||||||||||
复流式固定内管"S"螺纹均为右旋，即使外管"K"为法兰或左旋螺纹连接。
