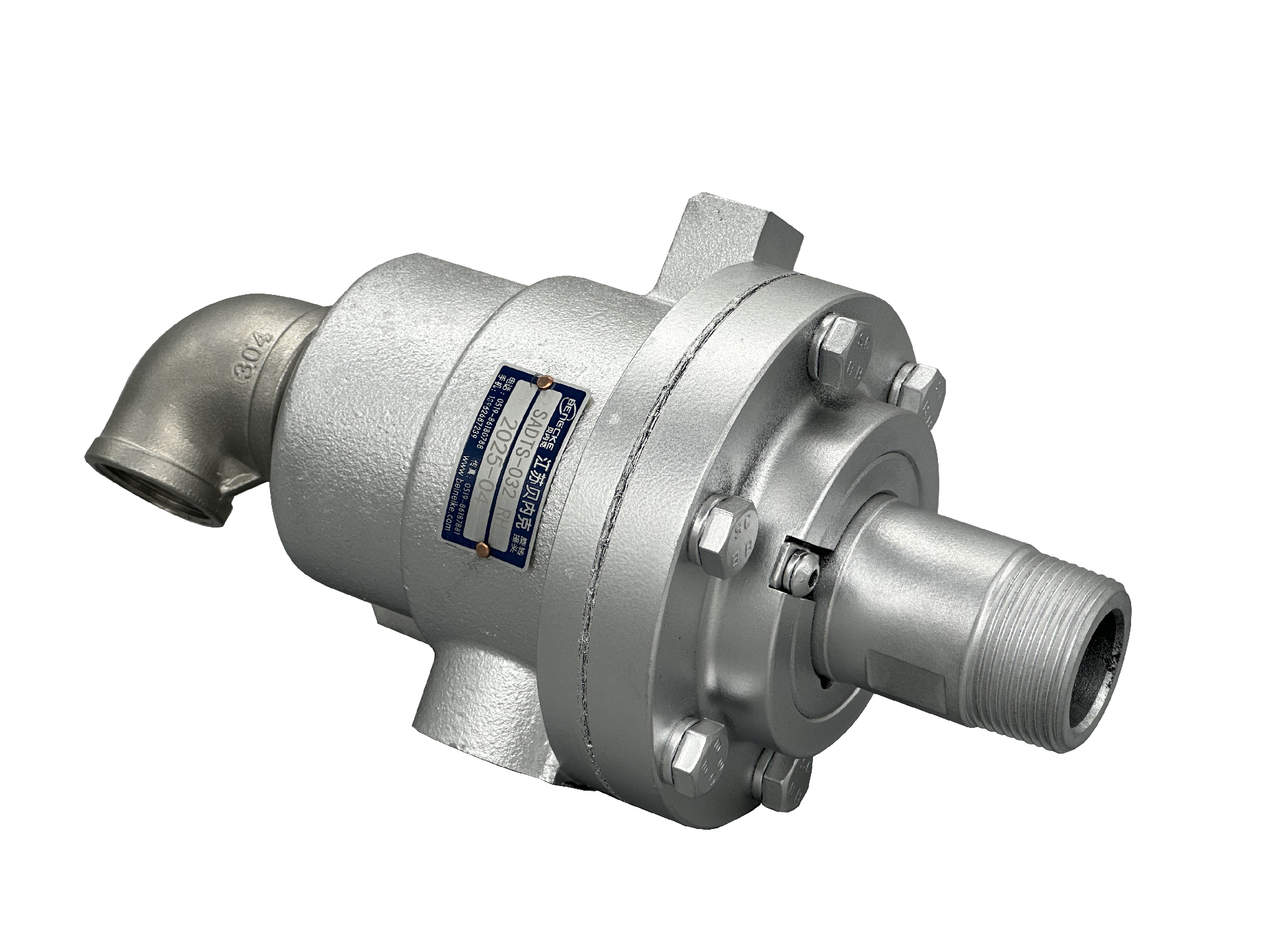

SA型蒸汽旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
产品概述
SA型旋转接头是适用于蒸汽介质的理想产品，这些旋转接头的特点是采用了铸铁壳体，特殊硬化处理的外管和端盖，不锈钢弹簧。受到压缩的搞密度石墨密封和加宽间距的碳石墨轴承支撑面能确保无润滑的情况下保持极长的使用寿命。外部的密封消耗指示是保证有效维护的关键。
技术参数
最高转速：250RPM（020-040）
200RPM(050-065)
最大压力：3.2MPa
最高温度:280℃
适用介质:蒸汽
常规口径:3/4"-2-1/2"
设计特点
• 两个加宽间距的石墨轴承能够更有效地支撑内管和软管
• 所有金属耐磨件均经过特殊处理，具有极佳的耐磨性及抗腐蚀性
• 受压缩的浸锑石墨密封提高了强度和抗冲击性，使得旋转接头寿命更长久
• 外部设有密封磨损划痕指示，有助于实现按计划维修，缩短了昂贵的停机时间

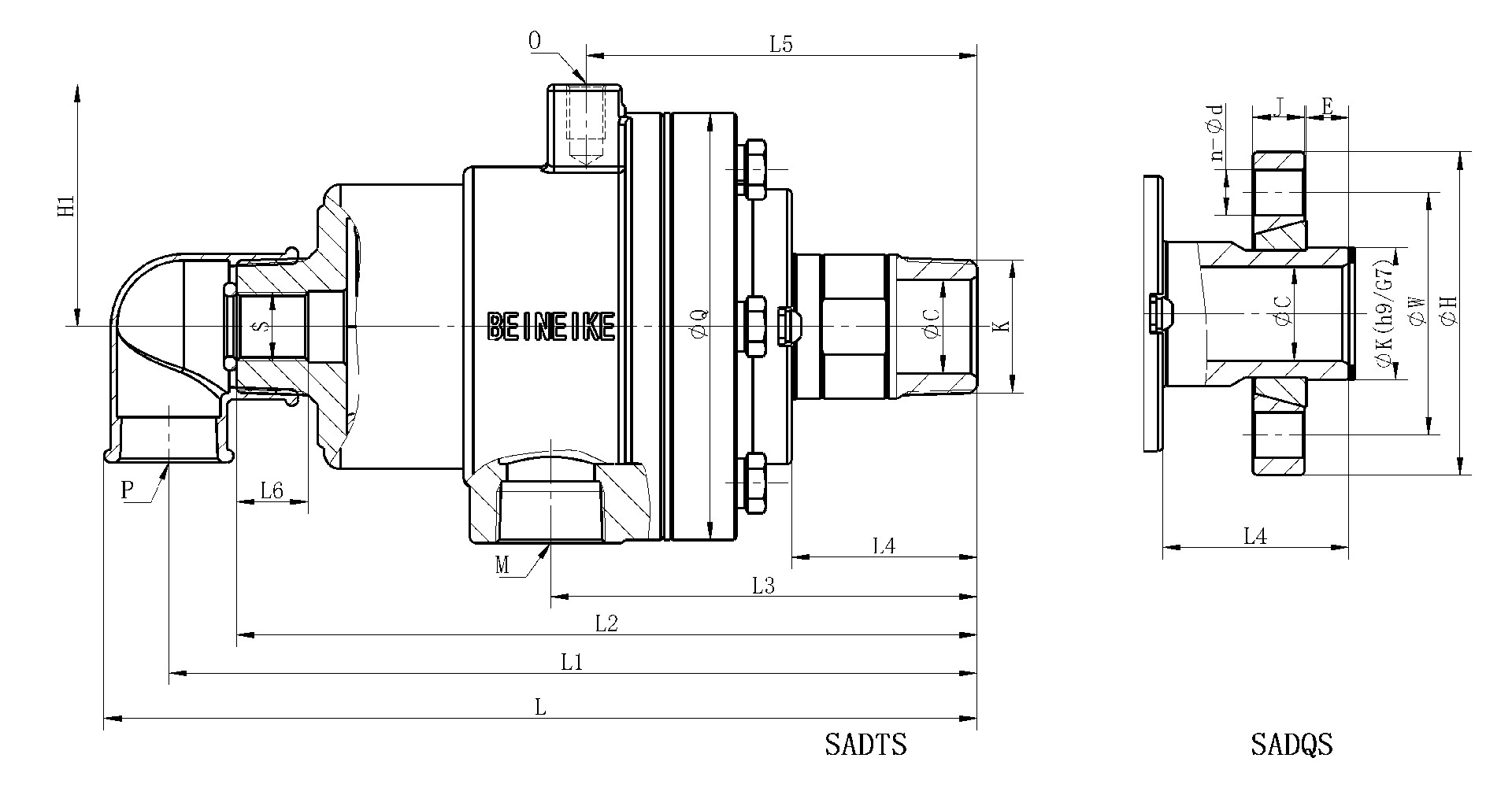

安装尺寸
SAD型复流式（内管固定）
| Nminal Size | 订货型号 | K | M | P | S | L | L1 | L2 | L3 | L4 | L5 | L6 | H1 | O | φQ | φC | 法兰式外管尺寸 | ||||||
| E | φK | φW | φH | J | n-φd | ||||||||||||||||||
| 020 | 3/4" | SADTS-020.01 | R3/4" 右旋 | Rc1/2" | Rc1/2" | G1/4" 右旋 | 206 | 192 | 181 | 101 | 45 | 95 | 16 | 60 | M10 | φ99 | φ17 | / | / | / | / | / | / |
| SADTS-020.02 | R3/4" 左旋 | G1/4" 左旋 | |||||||||||||||||||||
| SADQS-020.Q0 | 快换法兰 | G1/4" 右旋 | 11 | φ26 | φ55 | φ80 | 14 | 4-φ12 | |||||||||||||||
| 025 | 1" | SADTS-025.01 | R1" 右旋 | Rc3/4" | Rc1/2" | G3/8" 右旋 | 224 | 209 | 199 | 112 | 50 | 106 | 19 | 68 | M12 | φ109 | φ22 | / | / | / | / | / | / |
| SADTS-025.02 | R1" 左旋 | G3/8" 左旋 | |||||||||||||||||||||
| SADQS-025.Q0 | 快换法兰 | G3/8" 右旋 | 11 | φ32.3 | φ65 | φ90 | 14 | 4-φ12 | |||||||||||||||
| 032 | 1-1/4" | SADTS-032.01 | R1-1/4" 右旋 | Rc1" | Rc3/4" | G1/2" 右旋 | 270 | 250 | 229 | 132 | 57 | 121 | 22 | 75 | M12 | φ132 | φ29 | / | / | / | / | / | / |
| SADTS-032.02 | R1-1/4" 左旋 | G1/2" 左旋 | |||||||||||||||||||||
| SADQS-032.Q0 | 快换法兰 | G1/2" 右旋 | 13 | φ41 | φ75 | φ100 | 16 | 4-φ14 | |||||||||||||||
| 040 | 1-1/2" | SADTS-040.01 | R1-1/2" 右旋 | Rc1-1/4" | Rc1" | G3/4" 右旋 | 295 | 275 | 254 | 144 | 62 | 133 | 25 | 85 | M14 | φ141 | φ35 | / | / | / | / | / | / |
| SADTS-040.02 | R1-1/2" 左旋 | G3/4" 左旋 | |||||||||||||||||||||
| SADQS-040.Q0 | 快换法兰 | G3/4" 右旋 | 13 | φ47.5 | φ85 | φ115 | 16 | 4-φ14 | |||||||||||||||
| 050 | 2" | SADTS-050.01 | R2" 右旋 | Rc1-1/2" | Rc1-1/4" | G1" 右旋 | 336 | 312 | 286 | 159 | 66 | 145 | 25 | 95 | M14 | φ164 | φ43 | / | / | / | / | / | / |
| SADTS-050.02 | R2" 左旋 | G1" 左旋 | |||||||||||||||||||||
| SADQS-050.KQ | 快换法兰 | G1" 右旋 | 16 | φ60 | φ95 | φ125 | 16 | 4-φ14 | |||||||||||||||
| 065 | 2-1/2" | SADTS-065.01 | R2-1/2" 右旋 | Rc2" | Rc1-1/4" | G1-1/4" 右旋 | 371 | 346 | 321 | 162 | 80 | 162 | 30 | 110 | M14 | φ187 | φ56 | / | / | / | / | / | / |
| SADTS-065.02 | R2-1/2" 左旋 | G1-1/4" 左旋 | |||||||||||||||||||||
| SADQS-065.KQ | 快换法兰 | G1-1/4" 右旋 | 19 | φ75 | φ110 | φ140 | 18 | 4-φ14 | |||||||||||||||
法兰安装式产品不需要指定螺纹方向，“S”均为右旋螺纹，并附有内管锁紧螺母。
