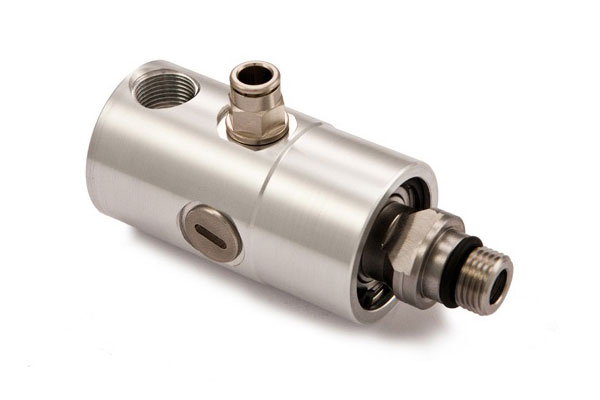

G型高速旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
技术参数表
口径
M16×1.5
转速
12000RPM
压力
70Bar(液压油),10bar(MQL)
温度
70℃
介质
液压油,油雾(MQL)
设计特点：
• 迷宫式密封和导流孔结构可保护轴承；
• 优化的平衡式密封设计，使摩擦力降到最小；
• 不锈钢弹簧处于流道之外，流通面积大，压力损失小；
• 碳化硅动密封，增强了韧性和耐冲击性；
• 匹配的密封面，所选材料满足特定工况；

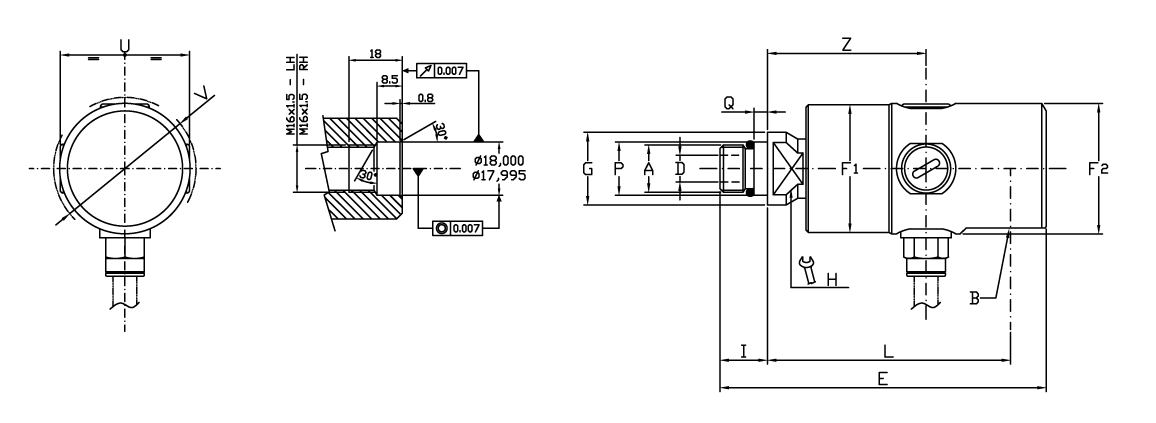

安装尺寸表
| 订货编码 | 径向连接 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | ∅D | E | ∅F1 | ∅F2 | ∅G | H | I | L | ∅P | Q | U | ∅V | Z | Kg | |
| GA08-1301-04R | M16×1.5 RH | G1/4" | 5 | 91 | 34 | 34.4 | 24.5 | 17 | 16 | 66 | 18 | 4.5 | 35 | 38 | 41 | 0.3 |
| GA08-1301-05L | M16×1.5 LH | |||||||||||||||
| GA10-1301-04R | M16×1.5 LH | G3/8" | 9 | 110 | 43 | 44 | 24.5 | 17 | 16 | 82 | 18 | 4.5 | 43.6 | 47.5 | 53.5 | 0.5 |
| GA10-1301-05L | M16×1.5 RH | |||||||||||||||
| 订货编码 | 轴向连接 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | ∅D | E | ∅F1 | ∅F2 | ∅G | H | I | L | ∅P | Q | U | ∅V | Z | Kg | |
| GA08-1301-04R | M16×1.5 RH | G1/4" | 5 | 108 | 34 | 34.4 | 24.5 | 17 | 16 | 92 | 18 | 4.5 | 35 | 38 | 41 | 0.3 |
| GA08-1301-05L | M16×1.5 LH | |||||||||||||||
| GA10-1301-04R | M16×1.5 LH | G3/8" | 9 | 125 | 43 | 44 | 24.5 | 17 | 16 | 109 | 18 | 4.5 | 43.6 | 47.5 | 53.5 | 0.5 |
| GA10-1301-05L | M16×1.5 RH | |||||||||||||||
