CN型旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
产品概述
内置式轴承盖 (CN) 旋转接头通冷却水介质，应用于钢铁连铸机。其为自定心接头，安装在轴承盖内部，以保护旋转接头不受冲击，并消除外部软管造成的侧向负荷。自对中性、大流量、设计简单使其成为所有新建和改造连铸机的首选。现场测试证明，CN型旋转接头能够在不需要维修的情况下进行多项操作。
技术条件
最高转速：100r/min
最大压力：1.1MPa
温度范围：-30～+121℃
适应介质：水
结构特点
▶半埋入轴承座内部，便于现场拆卸；
▶平衡式机械密封结构，寿命长
▶碳化硅密封环结构，抗杂质
▶生产现场拆卸密封包结构，节约60%维修成本
▶浮动式结构，可承受±0.5mm轴头跳动
▶多弹簧结构，补偿弹簧力稳定
▶最大10mm轴向补偿冷却辊热膨胀；
安装尺寸

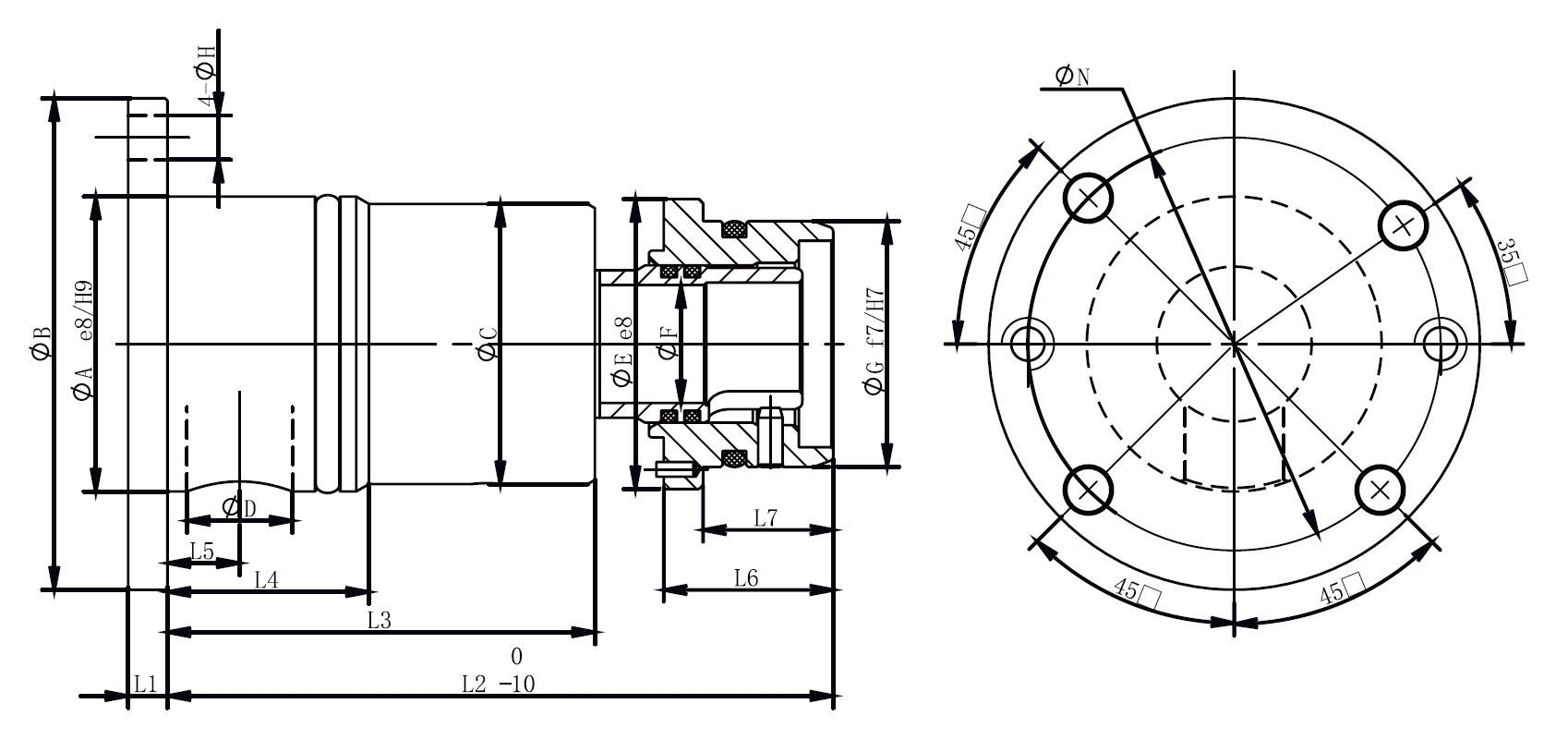

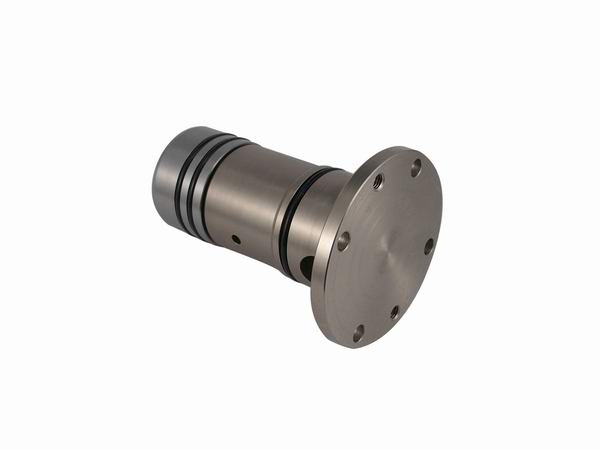

CNM单流式旋转接头
DN | 订货型号 | A | B | C | D | E | F | G | H | N | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
15A | CNM402 | 40 | 74 | 39 | 12 | 35 | 12 | 27 | 7 | 62 | 8 | 100 | 46 | 24 | 9 | 37 | 25.5 |
25A | CNM501 | 60 | 100 | 57 | 20 | / | 24 | 59 | 9 | 84 | 8 | 123.5 | 75 | 41 | 14.7 | 37.5 | / |
CNM502 | 59 | 50 | 34.5 | 26.5 | |||||||||||||
CNM601 | / | 59 | 135.5 | 87 | 37.5 | / | |||||||||||
CNM602 | 59 | 50 | 34.5 | 26.5 |

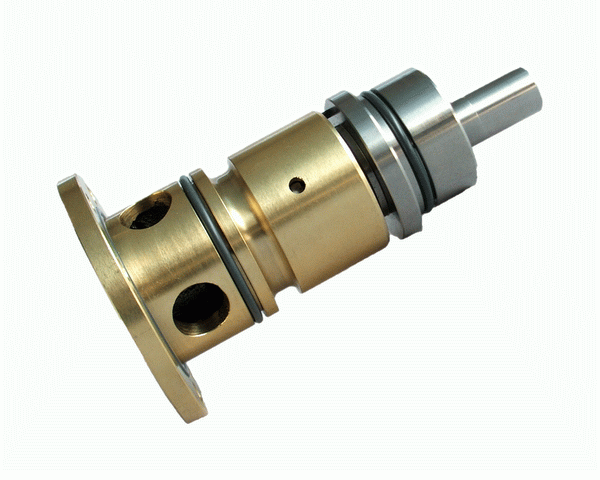

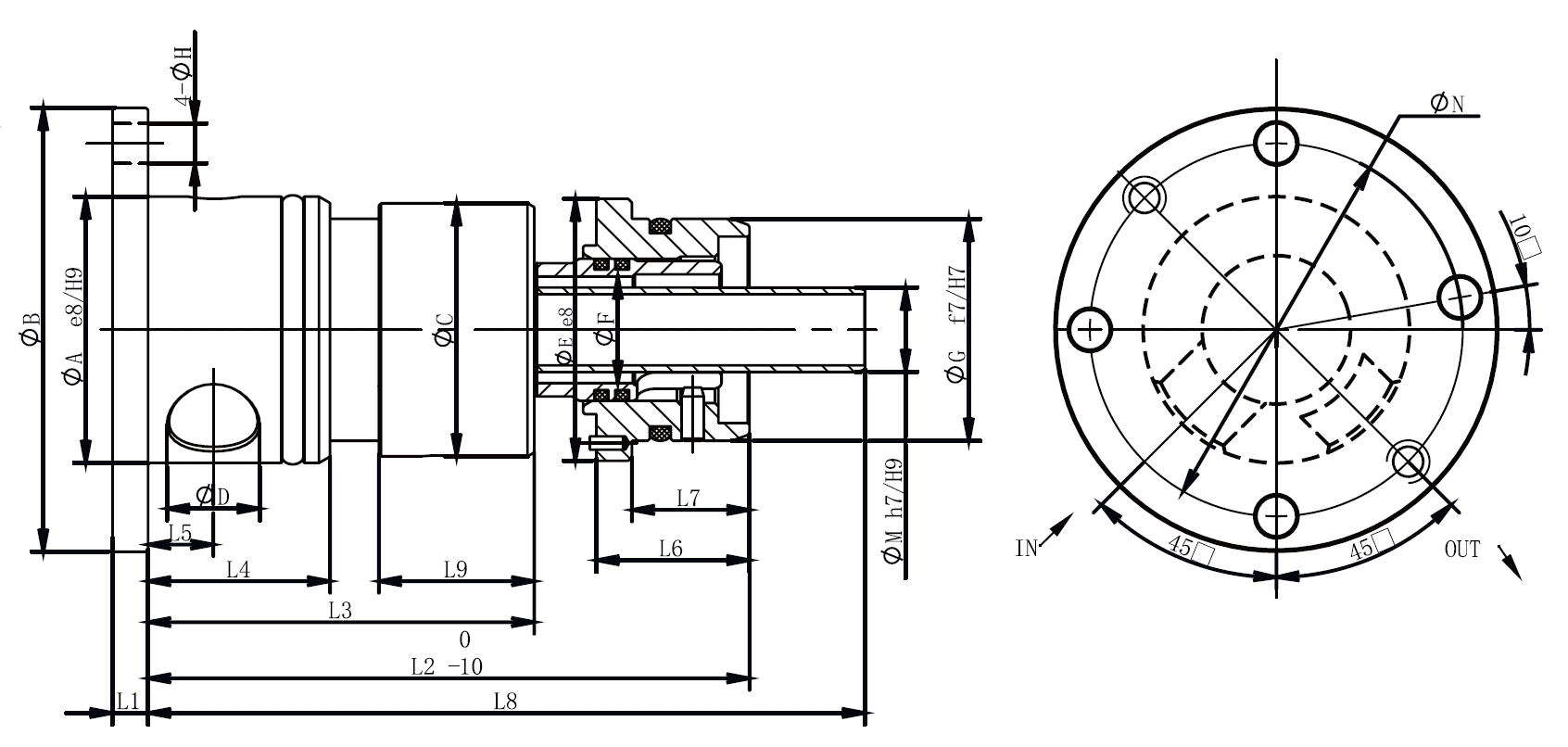

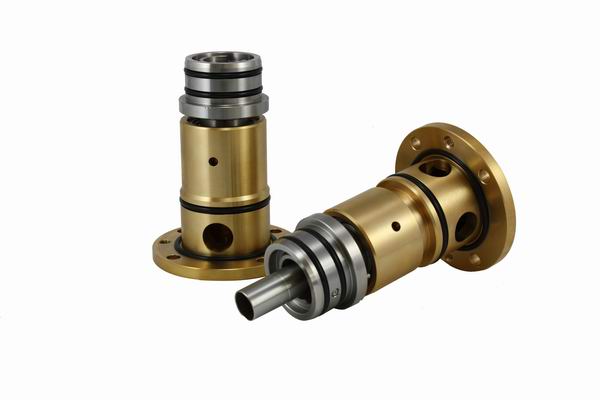

CND型复流式旋转接头
DN | 订货型号 | A | B | C | D | E | F | G | H | M | N | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
25A | CND601 | 60 | 100 | 57 | 20 | / | 24 | 59 | 9 | 19 | 84 | 8 | 135.5 | 87 | 41 | 14.7 | 37.5 | / | 161.5 | 35 |
CND602 | 59 | 50 | 34.5 | 26.5 |
本主页的内容有可能因产品功能改进或者其它原因，不经预告而发生变更，因此请予谅解。
